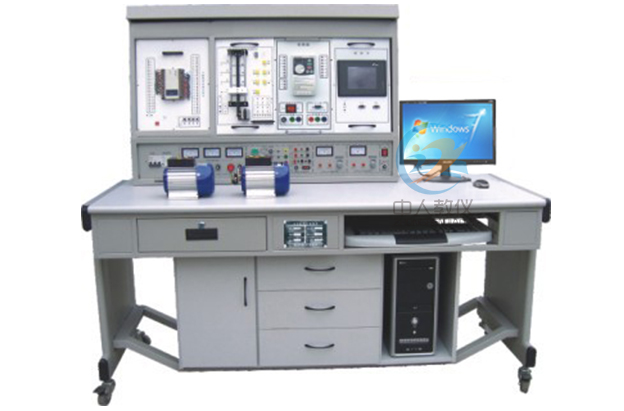

PLC实训查核拆卸
 1、手艺机能
（1）输入电源：三相四线~380V±10% 50Hz
（2） 任务环境：温度-10℃～+40℃ 绝对湿度＜85%(25℃) 海拔<4000m
（3） 拆卸容量：＜1KVA
（4） 形状尺寸（含实训桌）：1600mm×700mm×1450mm
（5）宁静掩护：具备泄电压、泄电流掩护拆卸，宁静合适国度规范。

2、 PLC实训查核拆卸的根基设置装备摆设及功效
  plc尝试台,plc实训装备由节制屏、实训桌、三菱主机实训组件、实训摹拟东西挂箱、变频器挂箱、触摸屏挂箱、交换机电、工控组态软件、仿真软件、机电导轨及测速机构等构成。
2.1节制屏（铝质双层亚光密纹喷塑布局，铝合金面板）
（1）三相四线380V交换电源经氛围开关后给拆卸供电，电网电压表监控电网电压，设有带灯保险丝掩护，节制屏的供电由启停开关节制。
（2）直流电源：直流电压0~15V可调输入一起，直流电流0~20mA可调输入一起。
（3）直流电压/电流表：
（4）功效模块：八位电平显现、八位逻辑电平输入、八只点动开关、一组楼层及标的目的显现、八音盒、直流24V继电器、旌旗灯号转换座多少。
（5）PLC主机实训组件：设置装备摆设三菱FX3U-48mR-001主机，及配套转换接口，配套编程电缆。
2.2实训挂箱
（1）USB-SC-09-PLC可编程节制器实训组件：供给三菱FX3U-48mR-001型主机及配套转换接口，SC-09编程电缆。
（2）工控组态软件一套：
翻开维修电工实训台软件编程环境，任何实训都能够编辑出抽象直观动感强、数字结果好的组态棒图，并停止实训静态跟踪讲授。
（3）PLC仿实在训软件一套：
1、经由过程PLASH假造环境及时显现PLC的运转状况
2、能够完成PLC假造接线，并对接线停止毛病查抄
3、PLC编程练习、PLC法式编写测试等功效
4、完成PLC运转摹拟，对毛病法式停止查抄
2.3、变频器实训挂箱
维修电工实训台设置装备摆设三菱FR-D720S-0.4K变频器，带有RS485通信接口及BOP操纵面板。
2.4、7寸黑色触摸屏（TPC7062K）
2.5、PLC实训模块挂箱子3个， 实训内容以下：
（1）、LED数码显现节制；                        （2）、天塔之光节制的摹拟；
（3）、十字路口交通灯的摹拟；                 （4）、机器手举措的摹拟；
（5）、四节传递带的摹拟；                         （6）、拆卸流水线节制的摹拟；
（7）、五相步进机电节制的摹拟；             （8）、水塔水位摹拟节制摹拟；
（9）、液体夹杂准股指摹拟节制的摹拟；（10）、邮件分拣机摹拟节制的摹拟
（11）、扎钢机摹拟节制的摹拟；                （12）、主动成型机摹拟节制；
（13）、主动送料卸车节制的摹拟；           （14）、全主动洗衣机节制的摹拟；
（15）、电镀出产线节制的摹拟
2.6电力拖动网孔板
尺寸按实训挂箱巨细，能牢固在挂箱的地位上，每台配3块，材质接纳铝制，厚度2.5mm-3mm，色采与实训台分歧。
2.7步进机电模块（设置装备摆设10套），单套手艺参数：
      机电缩小器：数目1台，型号TB6600，尺寸按厂家规范，输入电压DC9-24V，电流4A，细分数6400细分；
           步进机电：数目1台，型号57BYG250C，尺寸按厂家规范，57步机电，二相，电流3A，输入力矩1.8N，步角度1.8度，机身长度76mm，出轴长度21mm，出轴轴径8mm，出轴体例为单轴；
    丝杆直线滑台：数目1台，型号FLS30，梯型布局，定位精度0.05mm，有用路程200mm
        地位传感器：数目2个，电感传感器LJ18A3-8-Z一个、电容传感器LJC18A3-B-Z一个
            路程开关：数目2个，ME-8104，双触点，5A  250V；0.4A  115V  DC
2.8三相鼠笼异步机电（带离心开关）： 180W Y/△ 380V，30台，配编码器。
2.9实训桌
  实训台为铝木布局，桌面为防火、防水、耐磨高密度板；摆布设有两个大抽屉（带锁），用于安排东西及材料，电脑桌联体设想，外型雅观风雅，坚忍耐用。
★2.10  PLC实训台设教员主站台和先生从站台。
3、实训名目
（一）、PLC摹拟东西根基利用实训
1.电镀出产线制                                         12.主动送料卸车体系节制
2. 直流机电节制                                         13.四节传递带节制
3. 直线活动节制                                         14.多种液体夹杂拆卸节制
4. 步进机电节制                                         15.机器手节制
5.抢答器节制（优先级、数值运算）      16.自控轧钢机节制
6.数码显现节制                                          17.邮件分拣机节制
7.拆卸流水线节制                                      18. 自控成型机节制
8. 音乐喷泉节制                                         19.主动售货机节制
9.天塔之光节制                                          20.四层电梯节制
10.水塔水位节制                                        21.主动洗衣机节制
11.十字路口交通灯节制
（二）、PLC、变频器、触摸屏的综合利用实训
1.变频器功效参数设置与操纵                 6.多段速率挑选变频调速
2.变频器报警与掩护功效                         7. 内部摹拟量（电压/电流）变频调速
3.变频器无级调速                                     8.刹时停电启动节制
4.变频器节制机电正反转                         9.PLC节制变频器内部端子的机电正反转
5.内部端子点动节制
