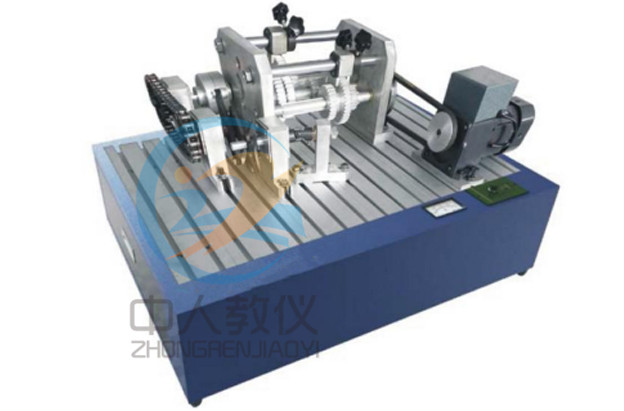

便携式机器体系传动创意组合设想阐发尝试台

操纵的目标
    机器传动机构装配是机器或机组的首要构成局部，起着通报能源或转变活动的首要感化。按照须要挑选传动范例，组合出公道的机器传动计划，是《机器设想》课程讲授中的首要内容。
操纵目标在于：
    1、加深对各类范例的机器传动的理性熟悉和现实熟悉；
    2、经由过程拼装各类组合传动计划，可对照阐发差别计划的传动特色,本尝试箱是培育先生立异才能的抱负平台；
    3、本尝试箱为便携式，可电动、也可手动，可设置装备摆设在开放尝试室，先生也可借用，操纵课余时候停止拼装，进步先生脱手才能和进修乐趣。
二、 尝试内容
    1、拼装各类范例组合的机器传动，察看各类单级传动，阐发其传动道理及特色；
    2、对照阐发差别组合传动的特色。
三、 简介
    1、尝试箱设置装备摆设及首要手艺参数；本尝试箱备有63种162个便宜零部件、20种规范件及8种外购件，另有4种5件拼装东西。箱内大局部整机接纳硬铝合金精制，加工精度高，操纵轻盈便利，任务台面板为带T形槽硬铝型材建造，组装便利疾速。各类整机的称号、数目及首要手艺参数如附表所示。
    2、拚装计划：操纵本尝试箱装备的零部件可组装数十种机器传动计划
首要有：
（1）单级传动：V带传动、链传动、圆柱齿轮传动、圆锥齿轮传动、槽轮机构、单十字万向联轴器传动等。
（2）变速器：参照CA6132紧密车床变速器设想。
手动滑动套，使两三联齿轮别离沿二根花键轴滑移，经由过程三根传动轴（二根花键轴及一根平键轴）上差别的齿轮啮合，可得9级传动比。三根传动轴可三角形安排，也可睁开安排。卸下平键轴，装上中介轮轴及介轮，可得含介轮的齿轮传动。
（3）多级组合传动：可在上述单级传动及变速器中任选两种或两种以上，用联轴器或聚散器连接构成多级组合传动。
比方：
    手轮—V带—槽轮机构组合传动
    手轮—链—槽轮机构组合传动
    手轮—V带—聚散器—链—槽轮机构组合传动
    手轮—锥齿轮—槽轮机构—V带组合传动
    手轮—锥齿轮—槽轮机构—链轮组合传动
    手轮—锥齿轮—变速器—柱销或滚子链联轴器—链—槽轮机构组合传动
    手轮—各类联轴器—链—槽轮机构组合传动
    手轮—变速器（中介轮）—聚散器—V带组合传动
    机电—V带—槽轮机构组合传动
    机电—V带—链—槽轮机构组合传动
    机电—V带—单十字万向联轴器传动
    机电—V带—聚散器—链—槽轮机构组合传动
    机电—V带—槽轮机构—V带（或链轮）组合传动
    机电—V带—滑块联轴器—V带（或链）组合传动
    机电—V带—锥齿轮—变速器—柱销或滚子链联轴器—链—槽轮机构组合传动
    机电—V带—各类联轴器—链—槽轮机构组合传动
    机电—V带—变速器（中介轮）—聚散器—V带组合传动
四、 手艺参数
    机电功率：60W
    形状尺寸：690×495×165mm
    拚装后尺寸：640×445×320mm
    总 重 量：28Kg
