机器传动计划创意组合及参数阐发尝试台

字号：T|T
如您（象限或小我）总以为工具齿轮变速箱工作规划有创意人组装及性能参数表阐发试试看台，工具齿轮变速箱中介组织阐发培训装配工工艺网站内容有抄袭猜忌，为谢马上告诉过我们可以，并提供确实、有的以书面形式灵魂存在，我们可以将在核验后容纳有辦法防范抄袭举措的带来并进行妥帖外理，并城市热力图刪除工具齿轮变速箱工作规划有创意人组装及性能参数表阐发试试看台，工具齿轮变速箱中介组织阐发培训装配工工艺
　篇文章背景：hszgh.cn排版：中人教仪厂时候：2021-08-27 15:17

机器传动计划创意组合及参数阐发尝试台


    接纳模块化的布局，柔性好，变型功效及综合性强，本尝试台是一种开放式的新型机器设想综合尝试装配，具备实在的工程背景，而非模子或简略的玩具性尝试装配。本尝试台模块化首要库件的布局、机能及精度既可用于讲授尝试，亦可用于科研尝试，完成一机多用、资本同享，进步装备利用效力。机器传动计划创意组合及参数阐发尝试台在讲授尝试中，侧重对**综合尝试本质的培育，可完成对**停止包含尝试计划的创意设想、尝试装配的设想、搭接、组装及调试、尝试测试方式的挑选及利用、尝试操纵规程的拟定、尝试数据测试、尝试功效阐发及尝试装配布局简图的绘制等工程尝试手艺的培育与练习，突破了传统机器设想课程尝试的以考证性尝试为主的单一化形式，为培育机器综合尝试本质和有考证性向尝试与现实相连系形式转化供给了装备前提，是适于培育机器立异才能及工程理论才能的抱负的新型尝试装配。

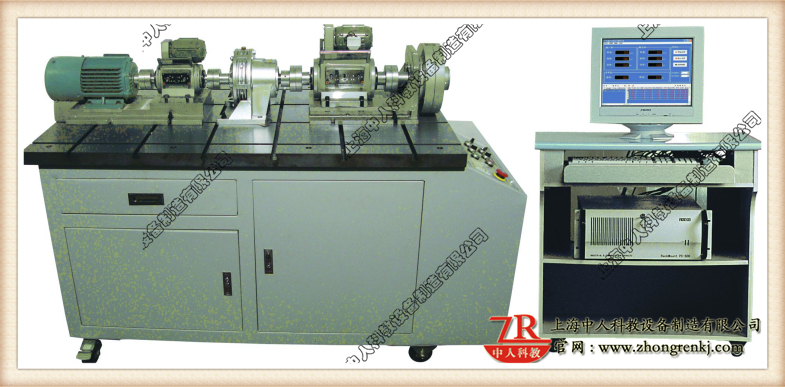

机器传动计划创意组合及参数阐发尝试台,机器传动机构阐发实训装配
一、首要手艺参数：
    1、入口森力玛交换变频机电功率：550W；
    2、CZ5磁粉制动器加载规模：0-50N·m；
    3、最大中心高：178mm；
    4、HX901转矩转速传感器一个：额外转矩10N·m,转速规模0 – 6000r/min；精度均为0.1％；
         HX901转矩转速传感器一个：额外转矩50N·m,转速规模0 – 6000r/min；精度均为0.1％；
    5、变频节制器调速规模：0-1500r/min，调速精度：0.1％；
    6、形状尺寸：1200×780×1050mm；
    7、分量：300kg 。
二、根基设置装备摆设：
    1、装配及支承平板一套；
    2、变频机电及变频调速器一套；
    3、磁粉制动器一个；
    4、制动调理器一个；
    5、效力检测阐发软件一套；
    6、传动零部件库：包含带传动、链传动、联轴器、加速器、支承部件；
    （1）诚邦(台湾产)加速器：圆柱齿轮加速器：加速比1:10，摆线针轮加速器：加速比1:11，涡轮加速器：加速比1:10；
    （2）同步带传动：带轮齿数Z1=34，Z2=51，节距L=9.42，
                                聚胺脂同步带3×121×20、3×87×20mm；
            三角带传动：带轮基准直径D1=80，D2=120，三角带A-1000 mm、A-700；
            平皮带传动：小带轮直径D1=80 mm ，D2=120 mm， L=985（复合材料）；
    （3）链传动：链轮Z1=20，Z2=25，滚子链08B-1×76，滚子链08B-1×56；
    （4）联轴器传动：弹性柱销联轴器，挠性爪形联轴器；磙子链联轴器；万向节联轴器
    （5）中心过渡传动类：中心支承座3个，毗连滑动槽2条；
    （6）调剂底板类：挪动T型滑槽座（2件）；T型槽用螺母（24件）；
                                圆柱齿轮、摆线针轮、蜗轮调剂、中心过渡传动底板（各1件）；
    （7）支座类：驱动源、负载、圆柱齿轮、摆线针轮、蜗轮；
    （8）搭接组合连接用规范件多少。
    7、转矩转速传感器：额外转矩10 N•m ，转速规模0-6000 r/min
         转矩转速传感器一个：额外转矩50N·m,转速规模0 – 6000r/min；
    8、磁粉制动器加载节制模块。
    9、配套东西一套，利用申明书和尝试指点书各一本，
三、尝试内容：
    1、机器传动计划设想；
    2、机器传动体系拼装；供给40种以上传动计划：
    A、典范单一传动
    (1) 圆柱齿轮传动：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-圆柱齿轮加速箱-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (2) 平带传动：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-平带传动-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (3) 同步带传动：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-同步带传动-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (4) 链传动：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-链传动-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (5) 摆线针轮传动：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-摆线针轮加速箱-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (6) 蜗轮蜗杆传动：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-蜗轮蜗杆加速箱-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (7) V带传动：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-V带及带轮组合-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    B、多级组合传动
    (1) 平带--圆柱齿轮传动：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-平带及带轮组合-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (2) 同步带--圆柱齿轮传动：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-同步带及带轮组合-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (3) 链-圆柱齿轮传动：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-链条及链轮组合-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (4) V带-圆柱齿轮传动：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-V带及带轮组合-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (5) V带-链传动：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-中心传动组件-V带传动-中心传动组件-链传动-中心传动组件-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (6) 同步带-链传动：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-中心传动组件-同步带传动-中心传动组件-链传动-中心传动组件-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (7) 平带-链传动：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-中心传动组件-平带传动-中心传动组件-链传动-中心传动组件-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (8) 摆线针轮传动-圆柱齿轮传动：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-摆线针轮加速箱-挠性爪型联轴器-圆柱齿轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (9) 链传动-圆柱齿轮：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-链传动-挠性爪型联轴器-圆柱齿轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (10) 平带传动-圆柱齿轮：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-平带传动-挠性爪型联轴器-圆柱齿轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (11) 同步带传动-圆柱齿轮：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-同步带传动-挠性爪型联轴器-圆柱齿轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (12) V带传动-圆柱齿轮：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器- V带传动-挠性爪型联轴器-圆柱齿轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (13) 摆线针轮-平带传动：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-摆线针轮加速箱-挠性爪型联轴器-平带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (14) 摆线针轮-同步带传动：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-摆线针轮加速箱-挠性爪型联轴器-同步带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (15) 摆线针轮-链传动：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-摆线针轮加速箱-挠性爪型联轴器-链传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (16) 摆线针轮-V带传动：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-摆线针轮加速箱-挠性爪型联轴器- V带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (17) 平带传动-摆线针轮 ：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-平带传动-挠性爪型联轴器-摆线针轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (18) 同步带传动-摆线针轮：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-同步带传动-挠性爪型联轴器-摆线针轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (19) 链传动-摆线针轮：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-链传动-挠性爪型联轴器-摆线针轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (20) V带传动-摆线针轮：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器- V带传动-挠性爪型联轴器-摆线针轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (21) 圆柱齿轮-链传动：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-圆柱齿轮加速箱-挠性爪型联轴器-链传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (22) 圆柱齿轮-平带传动：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-圆柱齿轮加速箱-挠性爪型联轴器-链传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (23) 圆柱齿轮-同步带传动：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-圆柱齿轮加速箱-挠性爪型联轴器-同步带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (24) 圆柱齿轮-V带传动：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-圆柱齿轮加速箱-挠性爪型联轴器- V带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (25) 链传动-蜗轮蜗杆：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-链传动-挠性爪型联轴器-蜗轮蜗杆加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (26) 平带传动-蜗轮蜗杆：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-平带传动-挠性爪型联轴器-蜗轮蜗杆加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (27) 同步带传动-蜗轮蜗杆：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-同步带传动-挠性爪型联轴器-蜗轮蜗杆加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (28) V带传动-蜗轮蜗杆：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器- V带传动-挠性爪型联轴器-蜗轮蜗杆加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (29) 蜗轮蜗杆-链传动：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-蜗轮蜗杆加速箱-挠性爪型联轴器-链传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (30) 蜗轮蜗杆-平带传动：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-蜗轮蜗杆加速箱-挠性爪型联轴器-平带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (31) 蜗轮蜗杆-同步带传动：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-蜗轮蜗杆加速箱-挠性爪型联轴器-同步带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    (32) 蜗轮蜗杆-V带传动：交换变频机电-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-蜗轮蜗杆加速箱-挠性爪型联轴器- V带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
    先生还可按照本身的拼装计划停止组装，联轴器可按照须要改换
    3、机器传动体系传动参数：转速、转矩、功率效力的检测及阐发。
四、机能特色：
    1、切确检测传动体系的传动参数；
    2、设想拼装40种以上传动体系；
    3、集变频调速手艺、智能磁粉PID制动手艺加载更敏捷、不变、精确，传感检测手艺及利用计较机手艺于一体，向先生展现了最新手艺功效；
五、软件内容及特色：
    该软件依靠微软主推的.net平台开辟，可描写传动体系输入、输入的转速、转矩及功率变更随负载变更的曲线，并可当令监测上述参数的数据窗口；
六、外型及外表处置：
    1、大气雅观、什物感强、加工邃密；
    2、金属传动件均发兰处置、其余外表防锈处置加喷漆；
    3、外表平坦、滑腻、洁净无划痕和零落雀斑。
七、工控机设置装备摆设：
    “华北工控”工控机（RPC-600）：接纳Intel 945GC+ICH7芯片组, P4 2.8G CPU、250G硬盘(7200转)、DDR 1024MB内存,19’液晶显现器，含PW-300产业电源，4个USB 2.0接口，一个10/100M自顺应网卡，为USB和COM供给ESD掩护;键盘鼠标、16X DVD光驱，供给4个PCI、7个ISA插槽。
八、尝试台首要设置装备摆设
编号 名 称 数 量 微信备注
1 “华北地区工业自动化”工业自动化机   天下网联保
2 台弯森力玛交易变頻汽车电器输出功率：550W 1台
3 IO吃妻上瘾卡 1套
4 液晶屏物上请求权仪 1台
5 DA换算卡（两路口） 1套
6 HX-901转速比电动机扭矩传控制传感器器 二台
7 CZ5磁粉制动踏板器 这台
8 摆线针减速机迅速器 买台
9 园柱轮齿加速度器 一辆 台湾地区诚邦
10 齿轮蜗杆促使器 每台 杰牌
11 罗纹传动齿轮组装（矩型、锯齿形型、梯型） 二套
12 万向节传动系统组合成（三头、单头） 二套
13 带齿轮传动组合公式（平带、V带、搜集带） 3套
14 链传送组成 做一套
15 其它从略
